用途

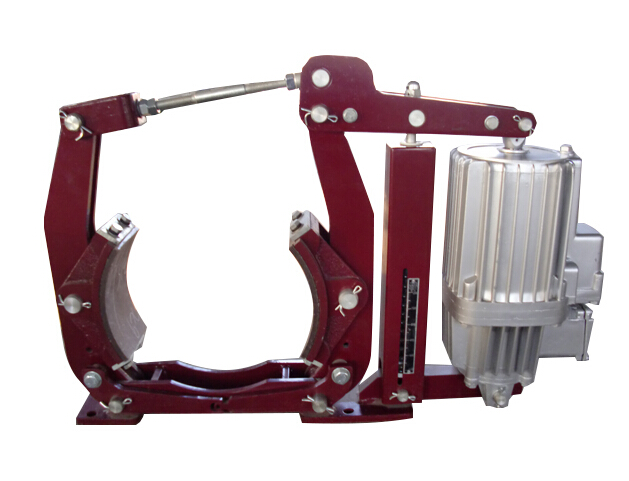

YWZ9系列電力液壓塊式制動器是以Ed系列電力液壓推動器作驅動裝置。其安裝尺寸符合JB/ZQ4333-86標準。主要用于起重、運輸、冶金、礦山、港口、建筑等機械驅動裝置的機械制動，產品符合GB63333-86標準。
該產品系列產品以Ed系列推動器作為驅動裝置，具有如下特點：
1.動作性能優良，密封性能好，外殼防護等級高。
2.壓鑄成型制動襯墊，更換方便、迅速、壽命找、利用率高。
3.主要?jiǎng)觿?dòng)鉸點高自潤滑軸承及軸孔，制動架傳動效率高、動作靈敏可靠且壽命長。
4.聯鎖式等退距裝置，自動均等無須調整，均等效果極佳。
正常工作條件
環境溫度-20℃～+50℃；
周圍工作環境中不得有易燃、易爆、及腐蝕氣體，空氣相對濕度不大于90%；
一般用于三相交流電源50Hz、380V（請注意推動器銘牌）
電機安裝地點海拔高度符合GB755-87。
主要技術參數
型號
| 制動力矩N.M
| 退矩
| b
| C
| D
| d
| F
| G1
| G2
| H
| h1
| i
| K
| M
| |
推動器
| 匹配推動器
| ||||||||||||||
YWZ9-200/23
| Ed23/5
| 0.7
| 80
| 160
| 200
| 14
| 90
| 165
| 255
| 490
| 160
| 55
| 145
| 140
| |
YWZ9-200/30
| Ed30/5
| ||||||||||||||
YWZ9-250/23
| Ed23/5
| 1.0
| 100
| 160
| 250
| 18
| 100
| 200
| 290
| 550
| 190
| 65
| 180
| 170
| |
YWZ9-250/30
| Ed30/5
| ||||||||||||||
YWZ9-250/50
| Ed50/6
| 195
| |||||||||||||
YWZ9-300/30
| Ed30/5
| 1.25
| 125
| 160
| 300
| 18
| 115
| 245
| 315
| 580
| 225
| 80
| 220
| 215
| |
YWZ9-300/50
| Ed50/6
| 165
| |||||||||||||
YWZ9-300/80
| Ed80/6
| ||||||||||||||
YWZ9-315/30
| Ed30/5
| 1.25
| 125
| 160
| 315
| 18
| 115
| 245
| 315
| 580
| 225
| 80
| 220
|
| |
